اجزای دوربین مداربسته آنالوگ

اجزای دوربین مداربسته آنالوگ کدامند؟

دوربین های مداربسته انواع بسیار متنوعی دارند. میزان پیچیدگی و اجزای تشکیل دهنده این دوربین ها نیز متنوع است. در این مقاله سعی داریم در مورد اجزای دوربین مداربسته آنالوگ که جهت نصب و بالابردن امنیت منزل یا محل کار استفاده می شود توضیح دهیم.

دوربین های مداربسته به طور کلی در دو دسته دوربین های تحت شبکه و دوربین های آنالوگ قرار می گیرند. این دوربین ها انواع مختلفی دارند و فناوری تولید و ساخت این دستگاه ها روز به روز در حال پیشرفت است.

به علت تفاوت موجود در تکنولوژی ساخت انواع دوربین ها، برخی از اجزای دوربین مداربسته آنالوگ با اجزای مورد نیاز در سایر دوربین ها از جمله شبکه و وبکم متفاوت است.

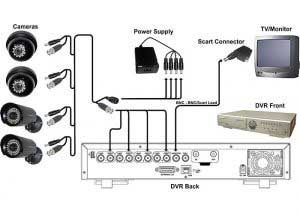

نمای کلی از اجزای دوربین مداربسته آنالوگ

نمای کلی از اجزای دوربین مداربسته آنالوگ

برای مثال دوربین مدار بسته‌ آنالوگ به‌ وسیله کابل کواکسیال با سرور خود ارتباط برقرار می‌کند. اما این کابل و پورت آن در دوربین های وبکم و تحت شبکه متفاوت است.

اجزای دوربین مداربسته آنالوگ

تجهیزات و اجزای دوربین مداربسته آنالوگ به دو دسته بندی کلی تقسیم می شوند:

  • تجهیزات active
  • تجهیزات passive

تجهیزات active در دوربین های آنالوگ

قطعاتی که به برق وصل می شوند و در تولید، هدایت و یا تقویت سیگنال‌ها نقش دارند را با نام قطعات فعال یا Active می شناسیم.

مهم ترین تجهیزات اکتیو در دوربین مداربسته آنالوگ خود دوربین، دستگاه DVR و هارد دیسک می باشند.

دوربین مداربسته

یکی از اصلی ترین اجزای دوربین مداربسته آنالوگ می باشد. وظیفه دوربین این است که فیلمبرداری کرده و تصاویر و ویدئوی تهیه شده را به سرور مرکزی یا همان دستگاه دی وی آر ارسال کند.

اجزای دوربین مداربسته آنالوگ

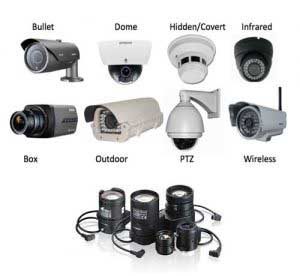

دوربین ها بر اساس ظاهرشان به انواع مختلفی از جمله دام، صنعتی، بولت، پانوراما و … تقسیم می شوند.

دستگاه DVR

دی وی آر سرور نقش سرویس دهنده را در دوربین مداربسته ایفا می کند. وظیفه مدیریت تمام اجزا با این دستگاه می باشد.

از جمله وظایف دستگاه DVR می توان به ذخیره، بازبینی، حذف، نمایش و سایر اعمال بر روی ویدئوها اشاره کرد.

رسانه ذخیره سازی

از رسانه های ذخیره سازی برای ذخیره دائمی اطلاعات استفاده می شود. در دوربین های مداربسته امروزی این دستگاه ها بسیار متنوع می باشند اما مهم ترین رسانه ذخیره سازی هارد است.

هارد دوربین مداربسته بر روی DVR نصب می باشد و دی وی آر اطلاعات دریافت شده را برای ذخیره شدن به هارد می فرستد.

نمایشگر

اطلاعات ذخیره شده بر روی هارد به دستور دی وی آر بر روی نمایشگر نمایش داده می شوند. این نمایشگر امکان نمایش ویدئوی زنده و یا نمایش ویدئوهایی که از قبل ذخیره شده اند را دارد.

کابل

از کابل ها برای اتصال اجزا در سیستم دوربین مداربسته استفاده می شود. کابل های مختلفی در سیستم دوربین آنالوگ مورد نیاز است.

اجزای دوربین مداربسته آنالوگ

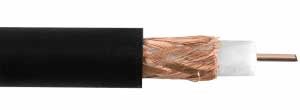

کابل کواکسیال RG59

کابل تصویر دوربین مداربسته آنالوگ از کابل کواکسیال می باشد. این کابل در واقع کابل RG59 نام دارد که در ظاهر مشابه کابل آنتن تلویزیون است.

از جمله دیگر کابل های مورد نیاز می توان به فیش و کابل های اتصال به تجهیزات و همچنین کابل سیم برق اشاره کرد.

 منبع تغذیه

وظیفه منبع تغذیه به عنوان یکی از اجزای دوربین مداربسته آنالوگ آن است برق ۲۲۰ ولت شهری را به ۱۲ ولت که مناسب دوربین می باشد تبدیل کند.

UPS به عنوان یک جزء ثانوی در دوربین های مداربسته می باشد که وظیفه تامین برق در صورت قطع برق شهر را برعهده دارد.

تجهیزات passive در دوربین های آنالوگ

تجهیزات Passive یا غیرفعال به اجزایی گفته می شود که در تولید، هدایت و یا تقویت سیگنال‌ها نقشی ندارند. از جمله تجهیزات پسیو می توان داکت و رک را نام برد.

رک

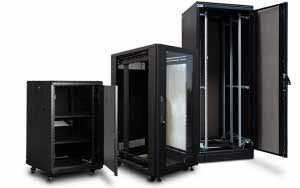

رک در واقع محفظه یا کمدی می باشد که دستگاه DVR در آن قرار می گیرد. برای اینکه بتوانید اتصالات دوربین ها را کنترل کنید باید به رک مراجعه کرده و از بین دستگاه های موجود دستگاه دی وی آر را بیابید.

اجزای دوربین مداربسته آنالوگ

چند نمونه رک اجزای سرور شبکه و دوربین

 داکت

داکت یک محفظه پلاستیکی بلند است که وظیفه آن حفاظت از کابل ها در محیط های دارای سقف می باشد. این جزء برای جا گرفتن کمتر کابل ها، جلوگیری از شلوغی و خرابی کابل بر اثر عوامل محیطی استفاده می شود.

لوله فلکسی

لوله فلکسی لوله ای انعطاف پذیر و فلزی با روکشی پلاستیک است. وظیفه این جزء حفاظت از کابل ها در محیط های غیر مسقف است.

همچنین لوله فلزی نوع دیگری از لوله می باشد که غیر منعطف بوده و وظیفه حفاظت از کابل ها را برعهده دارد. لوله فلزی دسترسی به کابل ها به صورت مستقیم را غیرممکن می کند.
